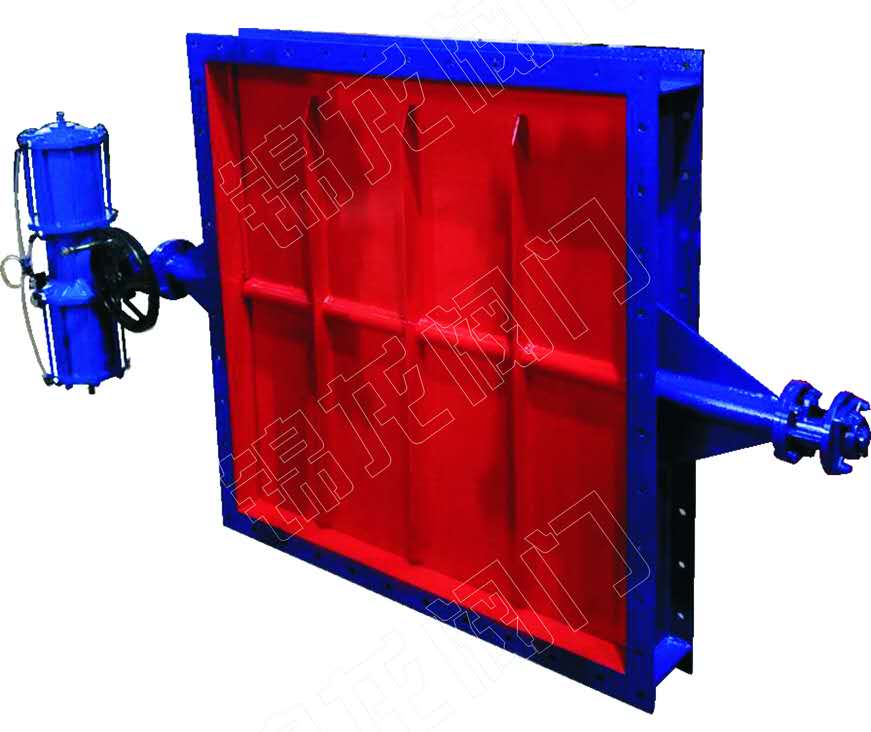

气动方形通风蝶阀产品说明

使用单作用执行器，根据上述计算的扭矩值及使用气源压力，查找单作用扭矩表，先查得弹簧复位终点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准确的GTE型号。　说明：GTE单气控型输出扭矩表中，弹簧复位“终点”扭矩即为关闭阀门的扭矩，弹簧复位“开始”扭矩即为打开阀门时的扭矩。相对应的气源压力开始的扭矩即关闭阀门状态的扭矩，气源压力终点扭矩即为打开阀门的扭矩。这种蝶阀独特的一点就是管道的口径是方形的，且单阀瓣通风蝶阀的蝶板是采用单板中线设计，通常阀板的密封面和阀体的密封面都采用本体密封，密封面都采用精密磨床加工而成，泄漏率通常都能控制在3%以下，主要适用于烟道，风道和空调系统，根据现场温度和介质的不同，还可以选择不同材质的方形单页蝶阀，当然，方形单页蝶阀也可根据客户的要求选择气动方形单页蝶阀和电动方形单页蝶阀。
