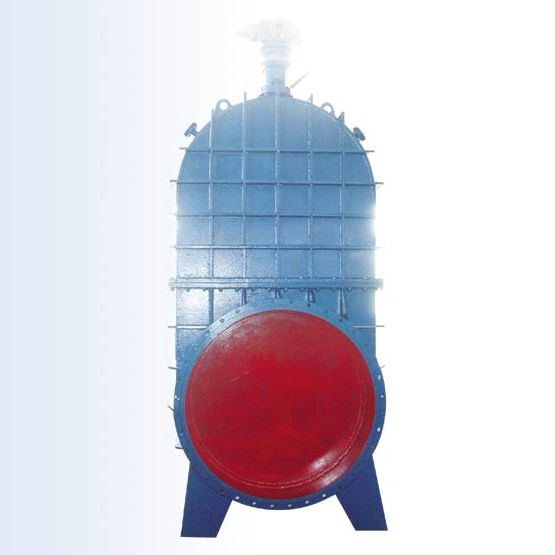

电动水封双闸板阀工作原理

●  两块对称闸板（序号2），限制在阀体、阀盖导向条之间升降。

●  阀杆（序号9）旋转，通过阀杆螺母（序号5），带动斧柱（序号4）升降，斧柱上端面拖起双闸板上升，双闸板下落靠起自重。

●  双闸板到达密封位置高度，是由支柱（序号3）定位。支柱下端面支撑于阀体下部的横梁面上，支柱上端面支撑双闸板中间的契块下平面。

●  阀门切断关闭时，阀杆（序号9）旋转通过阀杆螺母（序号5）推动斧柱（序号4）下压，经契的作用，使双闸板（序号2）沿着支柱（序号3）上端面，水平方向左右分开。这时闸板上橡胶密封圈压紧，达到阀门关闭，而橡胶密封圈没有上下左右移动造成摩擦。

●  阀门开启时，阀杆（序号9）旋转，通过阀杆螺母（序号5）使斧柱（序号4）上升5-10mm，

后契块间压紧力释放。斧柱再上升时，其上端拖起双闸板顶部勾块，带动整个双闸板离开阀门通道。

●  双闸板契块的斜面和下端平面堆Cr13合金层，支柱上端面和斧柱斜契面都堆Cr13合金层、使金属摩擦面既耐摩而又不生锈，以保证阀门的高品位。
